ABS側向流波紋斜板填料的沉淀原理

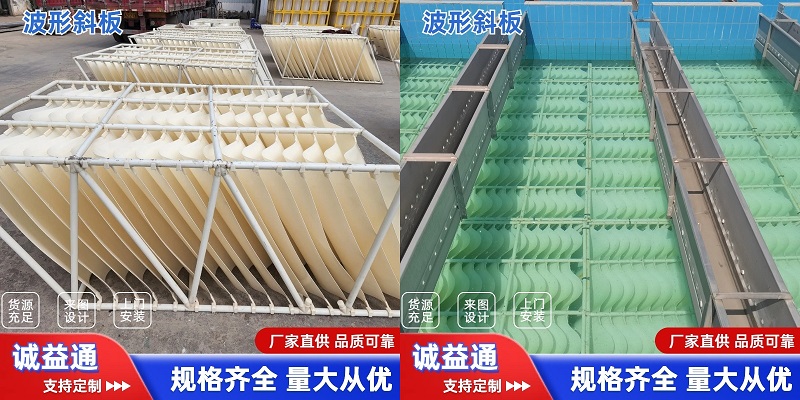

ABS側向流波紋斜板填料-該裝置采用淺層沉淀原理，以波形斜板布形式，縮短顆粒沉淀距離，同時使水流在波峰和波谷中形成渦流式水平前進。而沉泥在波形板波谷集中垂直下滑，提高沉泥下滑性能，有利于泥水分離;具有沉淀效率高，排泥性能優越，占地面積小的優點。板材及框架和連接體均采用ABS工程塑料一次擠出成型波板，鋼度大、幾何尺寸準確、板面光滑，排泥性能優良，對原水變化具有廣泛的適應性。
在沉淀池的前部設置側向流波紋斜板組，目的在于考慮強化沉淀效果，就波紋型斜板的特點而言，其自身具有的波峰和波谷結構可以使沉泥沿著波峰和波谷的波面與重力合成的方向下滑，并在波谷集中形成泥束，泥束下滑的基本條件是泥與水的重力差在斜面上引起的下滑力大于沉泥與上部的水而和下部的板而形成的摩擦阻力之和，水和板面對沉泥的陽屬粘滯性阻力，與接觸面積的大小成正比，波紋型斜板形成的下滑泥束較之平面斜板上均布的沉泥具有較小的接觸面積，因而阻力相應也小，由此波紋型斜板上沉泥的泥水分離效果較平面斜板更理想。
在沉淀池的前部設置側向流波紋斜板組，目的在于考慮強化沉淀效果，就波紋型斜板的特點而言，其自身具有的波峰和波谷結構可以使沉泥沿著波峰和波谷的波面與重力合成的方向下滑，并在波谷集中形成泥束，泥束下滑的基本條件是泥與水的重力差在斜面上引起的下滑力大于沉泥與上部的水而和下部的板而形成的摩擦阻力之和，水和板面對沉泥的陽屬粘滯性阻力，與接觸面積的大小成正比，波紋型斜板形成的下滑泥束較之平面斜板上均布的沉泥具有較小的接觸面積，因而阻力相應也小，由此波紋型斜板上沉泥的泥水分離效果較平面斜板更理想。
另外，從斜板組合的構造考慮，由于平面斜板的剛度較差，為減少變形需有足夠的板厚，或采用帶肋的結構等，致使材料用量增大，此外，為了安裝上盡量減少支撐結構占用過水?dāng)嗝妫枰O(shè)置復雜的懸吊裝置，與平板相比，相同厚度的波形板其剛度明顯增加，因此可以采用較薄的板材,節約材料和投資。
